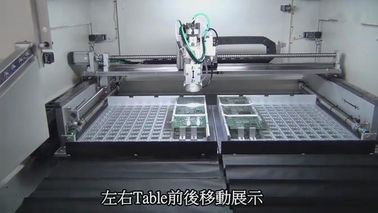

堅いプリント基板のための自動空気 CNC PCB のルーター

堅いプリント基板のための自動空気 CNC PCB のルーター

    • Automatic Pneumatic CNC PCB Router for Rigid Printed Circuit Board
    • Automatic Pneumatic CNC PCB Router for Rigid Printed Circuit Board
    • Automatic Pneumatic CNC PCB Router for Rigid Printed Circuit Board
    • Automatic Pneumatic CNC PCB Router for Rigid Printed Circuit Board
  • Automatic Pneumatic CNC PCB Router for Rigid Printed Circuit Board

    商品の詳細:

    起源の場所: 中国
    ブランド名: YuSH
    証明: CE,ROHS, FCC
    モデル番号: YSV-5A

    お支払配送条件:

    最小注文数量: 1 セット
    価格: business negotiation
    パッケージの詳細: Plywooden の場合
    受渡し時間: 5-10 日
    支払条件: 工場渡しで。 FOB
    供給の能力: 1000 セットの /week
    今すぐお問い合わせ
    詳細製品概要
    モーターは保護します: の積み過ぎ、低電圧の保護機能過熱することを持って下さい 切断の精密: 0.1mm
    PCB のサイズ(最高): 322mm*322mm 反復性の位置: 0.001mm
    視野システム: CCD AOTU のオフセット コンピューター: (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G)
    スピンドル: 50000rpm/min 切断の精密: 0.01mm



    堅いプリント基板のための自動空気 CNC PCB のルーター





    機械部品表





    I.ハードウェア



    紡錘

    明けの明星紡錘およびインバーター

    CCD

    ソニー 520 は産業カメラを並べます

    レンズ

    Computar EX2C

    ねじ

    TBI の精密ゴロねじ輸入高

    ガイド

    輸入された線形ガイド・レールを広げる HIWIN

    モーター

    JiaBao LCF シリーズ

    入力/出力 CONTRONL カード

    HFC PCI-9074

    運転者 CONTRONL カード

    HFC PCI-9074

    入力/出力カード

    PCI9074 64pcs/38pcs

    静的な一掃

    STATIC-ST401A シリーズ

    コンピュータ

            (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G)

    機械インターフェイス

    AOC LCD17」、Logitech のマウス

    2. ソフトウェア



    制御システム

    Windows XP の専門家(Service3、v.3244)

    操作 GUI

    中国語 Windows XP

    プログラムは編集します

    インラインに

    視野システム

    CCD AOTU のオフセット

    制御システム

    F 1.0.2 版





    パフォーマンス パラメータ



    全面的



    次元(W*D*H)

    1220mm*1450mm*1420mm

    重量

    550KG

    高さのオフセット

    60~110mm

    マニピュレーター



    モーター タイプ

    JiaBao シリーズ

    反復性の位置

    0.001mm

    軸線の仕事域(最高)

    680mm*360mm*50mm

    ワーク・ステーション



    PCB の固定

    標準、特殊化

    PCB のローディング/荷を下すこと

    手動

    PCB のサイズ(最高)

    322mm*322mm

    厚の PCB (最高)

    5mm

    Fixturing



    fixturing 剛性率

    標準

    Fixturing の固定

    機械類

    紡錘モーター



    400W

    紡錘

    50000rpm/min

    保護して下さい

                                     自己/風の冷却

    カッターを変えて下さい

    特殊化

    旅程の機能



    切断の速度(最高。)

    100mm/s

    運転します速度を(最高。)

    3000mm/s

    切断の精密

    0.01mm

    真空システム



    真空力

    2.2KW AC 380V

    真空

    実用性



    2.2KW AC380V

    空輸補給

    2~5KG/cm2

    プログラミング



    プログラムは編集します

    インラインに

    機能は編集します

    ライン、アーク、circula、U カーブ

    プログラム貯蔵

    HDD

    視野システム

    SONE 色 CCD

    フライスのオフセット

    自動

    真空の組み立て

    自動

    操作のモニター



    Iindicator

    Iindicator 機械国家

    用具の点検

    自動検出用具の生命、時間のテストの使用

    モーターは保護します

    の積み過ぎ、低電圧の保護機能過熱することを持って下さい

    ローディングの点検に自動車に乗って下さい

    積み過ぎを、ラインです正常な、低電圧の保護機能持って下さい

    使用可能な時間に用具を使って下さい

    自動検出用具の生命、

    データ統計量

    計算を分ける別の板モデル多様なカウント方法

    間違いの記録

    ソフトウェアは自動的に機械のすべての警報記憶を記録します

    III.正確さ



    軸線の精密

    0.001mm

    切断の精密

    0.1mm

    IV.安全



    仕事域は保護します

    4 密封された保護を使って

    ドア センサー

    前部および後部安全ドアのマイクロスイッチ センサー(任意)

    緊急事態停止ボタン







    機能記述



    1. イメージ ズームレンズの X10 はポイント設定のプログラミングの easier&increase に正確さを作ります。
    2. 2 滑走テーブルは内部および動きよりよい生産性のためのタック・タイムを減らすために同時に提供します。
    3. 自動印オフセット system.CCD のイメージは切れる前に check&simulate 道か旅程不必要な間違いを減らすことができます。
    4. 自動的にかまれる routng は旅程ビットの生命時を拡張するためにそれから切れる次のプログラムされたポイントに持ち上がり、移ります。
    5. 安全ドアの企業の設計。
    6. CCD のイメージは切れる前に check&simulate 道か旅程不必要な間違いを減らすことができます
